La integridad estructural y la estanqueidad de una red de distribución de fluidos combustibles son aspectos críticos en el diseño de cualquier proyecto residencial, comercial o industrial. Dentro de estas redes, las conexiones para gas cumplen la función vital de unir tramos rectos de tubería, permitir desviaciones de flujo, realizar derivaciones hacia equipos de consumo y adaptar diferentes diámetros de conducción. Seleccionar el componente inadecuado puede generar puntos ciegos de corrosión, pérdidas de presión o fugas peligrosas que atenten contra la seguridad operacional de la planta o edificación.
Garantizar un flujo continuo y libre de riesgos exige comprender la diversidad de materiales, tipos de rosca y métodos de sellado disponibles en el mercado. Desde el uso de accesorios para tubería de gas elaborados en latón forjado o hierro maleable hasta los sistemas avanzados de soldadura o sellado mecánico, cada opción responde a requerimientos específicos de presión y compatibilidad química. A lo largo de esta guía técnica, analizaremos los criterios de ingeniería indispensables para elegir la conexión correcta según tu tipo de instalación.

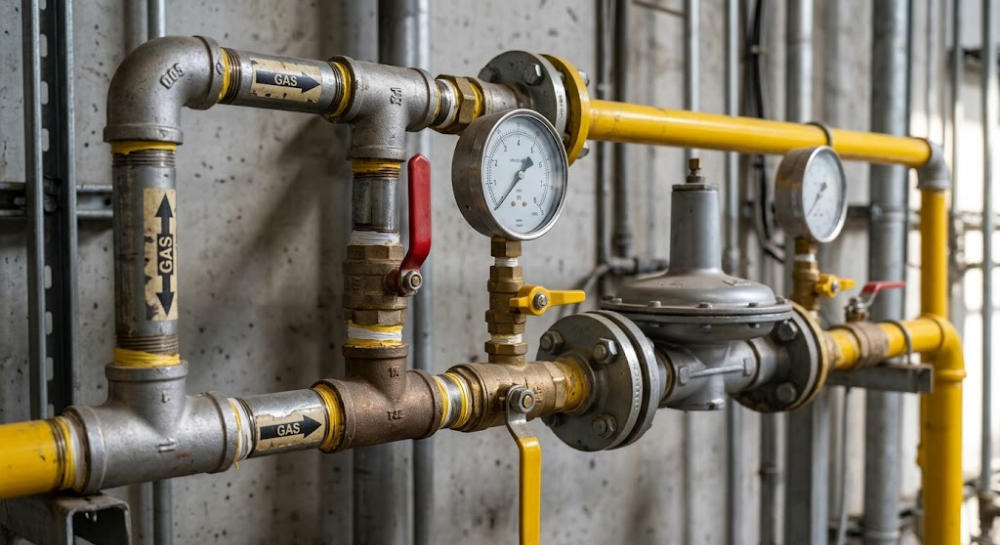

Las conexiones para gas son componentes mecánicos diseñados para acoplar, redirigir, dividir o sellar tramos de tuberías en sistemas de transporte de gas natural, gas LP, biogás o gases industriales de alta pureza. A diferencia de las uniones utilizadas en redes de agua potable o drenaje, los conectores para hidrocarburos están fabricados bajo tolerancias dimensionales sumamente estrictas y sometidos a pruebas de estanqueidad para evitar la liberación de gases de baja viscosidad a la atmósfera.
Estos elementos deben resistir no solo la presión estática del fluido interior, sino también esfuerzos mecánicos externos como vibraciones de maquinaria, dilatación térmica por cambios de temperatura y la acción de agentes ambientales corrosivos. El uso de accesorios para gas certificados garantiza que la junta entre la tubería y la conexión mantenga una hermeticidad completa durante décadas de operación continua.
La configuración geométrica y el método de acoplamiento de la red determinan la familia de conector necesaria. La selección correcta de las conexiones de gas industrial optimiza el tendido de las líneas y reduce las caídas de presión por fricción interna.
Son los elementos de cambio de dirección y unión directa más utilizados en el armado de redes de distribución.
Codos (45° y 90°): Permiten cambiar la dirección del flujo de gas alrededor de muros, columnas o maquinaria. Se fabrican con curvaturas suaves para no generar turbulencias severas dentro de la tubería para gas industrial.
Tees de derivación: Utilizadas para dividir una línea principal en dos ramales secundarios hacia calderas, quemadores o reguladores. Pueden ser de paso corrido (mismo diámetro) o de reducción.
Coples y tuercas unión: Los coples unen dos tramos rectos de tubería del mismo diámetro. Las tuercas unión, por su parte, resultan indispensables en los puntos donde se requiere instalar o desmontar un equipo de consumo sin necesidad de desenroscar o cortar toda la red de tuberías.
El método de unión define el nivel de contención de la presión y la facilidad de mantenimiento en sitio.
Tipo de Conexión | Método de Acoplamiento | Aplicación Principal | Nivel de Resistencia a la Presión |
Roscada NPT / NPTF | Rosca cónica con sellador anaeróbico o cinta teflón amarilla | Líneas residenciales y comerciales de baja/media presión | Media (hasta 125 - 250 PSI dependiendo del material) |
Abocinada / Flare 45° | Compresión mecánica del labio de cobre sobre cono de latón | Conexión final a aparatos de consumo y líneas de cobre | Alta (resiste vibración continua sin aflojarse) |
Soldable (Socket Weld / Butt Weld) | Fusión térmica mediante arco eléctrico o soldadura autógena | Redes industriales de alta presión y grandes diámetros | Extremadamente Alta (sin juntas mecánicas desmontables) |
Compresión Mecánica | Anillo o férula de latón que muerde el tubo exterior | Conexiones de instrumentación y tubería PE-AL-PE / PEX-AL-PEX | Media a Alta según el diseño del fabricante |
Para asegurar un desempeño impecable en las conexiones para instalaciones de gas, el departamento de ingeniería o el instalador certificado debe analizar un conjunto de parámetros operativos antes de la especificación de compra.
El Gas Licuado de Petróleo (GLP) en fase líquida o vapor exige accesorios de materiales no porosos como el latón forjado, el hierro maleable Clase 150/300 o el acero al carbón. Para aplicaciones de Gas Natural se utiliza ampliamente el acero, el cobre rígido tipo L/K y las tuberías poliméricas con tubería de aluminio intermedia (PE-AL-PE). El uso de materiales incompatibles puede provocar la degradación de los sellos o la sulfatación de los metales.
Las presiones dentro de una red varían drásticamente. Mientras que las líneas internas residenciales operan a presiones muy bajas (menores a 1 PSI o 28 mbar), las redes de distribución de tubería para gas industrial o líneas de llenado de tanques pueden manejar presiones superiores a 150 o 350 PSI. Es mandatorio que la Clase de presión del accesorio supere con creces la presión máxima de trabajo permitida (MAOP).
Elegir la medida adecuada previene reducciones drásticas del caudal volumétrico hacia los equipos de consumo. Las derivaciones deben dimensionarse calculando las pérdidas de presión acumuladas por cada codo, tee y válvula instalados en el trayecto de la línea.
Uno de los errores más severos en la edificación es intentar adaptar accesorios para gas destinados originalmente a redes de agua potable, como conexiones de hierro galvanizado de baja calidad o racores de PVC sanitario.
Las consecuencias de no utilizar conectores normados para gas incluyen:
Fugas microscópicas por porosidad: Las fundiciones de agua suelen presentar microporos imperceptibles que permiten la fuga paulatina de gases de bajo peso molecular como el metano.
Degradación por solventes e hidrocarburos: Las juntas de goma o elastómeros convencionales se destruyen en contacto prolongado con el GLP, generando desprendimientos que obstruyen los inyectores de los quemadores.
Riesgo de fractura por choque térmico: Durante la descompresión rápida del gas LP, las conexiones sufren un enfriamiento drástico. Los componentes de hierro gris ordinario se vuelven frágiles y pueden fracturarse por choque térmico.
Garantizar la estanqueidad de las conexiones de gas industrial roscadas requiere aplicar buenas prácticas de montaje:
Revisa que la rosca macho y hembra (tipo NPT cónica) estén limpias de virutas, grasa o rebabas. No utilices conexiones con hilos mellados o barridos.
Aplica cinta teflón de alta densidad para gas (identificada por su color amarillo) o sellador anaeróbico líquido aprobado para hidrocarburos sobre la rosca macho, dejando libres los dos primeros hilos para evitar que el sellador ingrese al interior de la tubería.
Realiza el enroscado manual inicial y posterior ajuste con llave stilsón o llave fija. Evita el sobreapriete extremo, ya que la geometría cónica de las roscas NPT puede generar presiones radiales capaces de fisurar el cuerpo hembra de la conexión.
Antes de habilitar el suministro, presuriza la sección instalada con aire seco o nitrógeno a 1.5 veces la presión de trabajo y aplica solución jabonosa o un detector electrónico de fugas sobre cada junta.
Depende de la configuración de la tubería, el diámetro, el tipo de unión y las condiciones de operación del sistema. Para líneas residenciales o comerciales de baja presión se suelen utilizar conexiones roscadas de hierro maleable o latón abocinado (Flare). Para instalaciones industriales de alta presión se emplean conexiones de gas industrial soldables de acero al carbón o racores de compresión mecánica de alta especificación.
No es recomendable. La cinta teflón blanca tradicional es delgada y está diseñada para redes de agua potable. Para gas es obligatorio utilizar cinta teflón amarilla de alta densidad, la cual es más gruesa, resistente a los hidrocarburos y garantiza un sellado hermético en los hilos de las roscas NPT.
La conexión roscada NPT realiza el sello mediante la deformación de los hilos cónicos de la rosca junto con un sellador químico. La conexión abocinada (Flare 45°) logra el sello mediante la compresión mecánica del extremo ensanchado de un tubo de cobre suave contra el cono metálico de la conexión, sin requerir selladores químicos y permitiendo múltiples desarmados.
El recubrimiento de zinc interior de algunas tuberías galvanizadas ordinarias para agua puede desprenderse en escamas debido a la acción de las impurezas o la humedad del gas. Estas escamas viajan por la tubería y obstruyen los reguladores, válvulas de corte y pilotos de los aparatos de consumo.
Las conexiones soldadas son obligatorias en líneas de alta presión, tuberías ocultas dentro de muros o losas, tramos subterráneos y en redes industriales de gran diámetro (normalmente de 2 pulgadas en adelante), donde las vibraciones o presiones dinámicas representan un riesgo de aflojamiento para las uniones roscadas.
Es un tipo de conexión desmontable de tres piezas que permite acoplar o desacoplar dos tramos de tubería sin tener que girar el resto de la instalación. Es indispensable colocar una tuerca unión cerca de reguladores, contadores de gas y equipos térmicos para facilitar su mantenimiento o reemplazo futuro.
La correcta selección de las conexiones para gas es el pilar fundamental para construir redes de distribución seguras, eficientes y acordes a las normativas de ingeniería vigentes. Evaluar parámetros como el tipo de fluido, la presión de trabajo y la compatibilidad técnica de los accesorios para tubería de gas evita fallas estructurales, fugas peligrosas y sobrecostos por mantenimiento correctivo.
Invertir en conexiones para instalaciones de gas normadas y certificadas, instaladas mediante protocolos técnicos rigurosos, garantiza la continuidad de las operaciones industriales y comerciales, protegiendo la vida humana y la infraestructura física durante todo el ciclo de vida de la instalación.
