La distribución de hidrocarburos en fase líquida o vapor exige un control operativo riguroso en cada etapa del trasvase. En el transporte y entrega de Gas Licuado de Petróleo (GLP) a través de autotanques o unidades repartidoras, la maniobra de despliegue y recogida de las líneas de suministro representa un punto crítico de seguridad y eficiencia logística. En este contexto, los carretes para pipas de gas se consolidan como dispositivos mecánicos indispensables para optimizar la transferencia de combustible hacia tanques estacionarios residenciales, comerciales e industriales.
Un manejo inadecuado de las líneas de distribución no solo incrementa los tiempos de atención por cliente, sino que expone las líneas de caucho a desgaste por fricción contra el asfalto, aplastamiento o dobladuras severas que comprometen su integridad estructural. Elegir e integrar un carrete para pipa robusto y adaptado a las condiciones de operación del vehículo asegura un flujo de trabajo continuo, reduce la fatiga del operador y prolonga sustancialmente la vida útil de los componentes de la unidad.

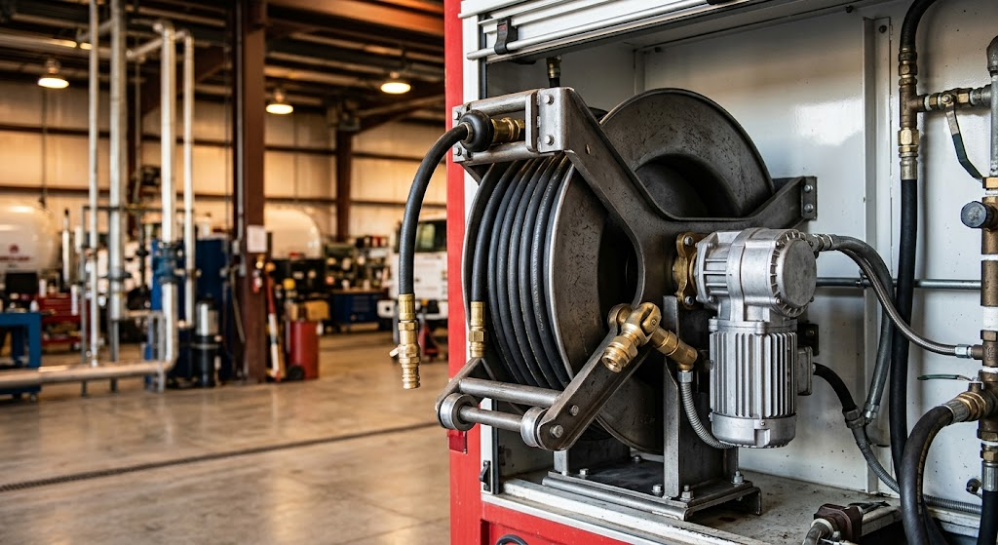

Un carrete para pipa de gas es un dispositivo cilíndrico de almacenamiento y devanado diseñado específicamente para sostener, desplegar y enrollar de forma ordenada metros de manguera de alta presión destinadas a la descarga de gas LP u otros fluidos combustibles. Estos equipos forman parte del conjunto de equipos para pipas de gas montados en la sección posterior o lateral de los autotanques.
La función principal de estos mecanismos es facilitar la extensión de la manguera hasta el punto de recepción (tanques estacionarios en azoteas, recipientes industriales o flotillas vehiculares) y posibilitar un rebobinado rápido una vez finalizada la carga. Equipados con sellos giratorios de alta hermeticidad (swivels), los carretes para gas LP permiten el paso del fluido a alta presión mientras el tambor gira, evitando estrangulamientos en la línea y eliminando el riesgo de retorcimiento del conducto durante la operación.
La confiabilidad operativa de un devanador depende de la ingeniería de sus piezas. Dado que estos equipos trabajan expuestos a la intemperie, vibraciones mecánicas continuas del camión y presiones dinámicas elevadas, sus partes constituyentes se fabrican bajo normas estrictas de resistencia química y mecánica.
El núcleo del equipo se conforma por la línea de conducción y el sistema mecánico que facilita la tracción para el devanado.
Mangueras para gas LP: Fabricadas en caucho sintético reforzado con entramados de hilos de textil de alta tenacidad o mallas de acero inoxidable. Deben cumplir con especificaciones de resistencia a la abrasión, rayos UV y presiones de trabajo que superan habitualmente los 350 PSI (con presiones de ruptura superiores a 1750 PSI).
Mecanismo de tracción: Existen dos variantes principales de enrollado:
Enrollado eléctrico o hidráulico: Utiliza un motor de corriente directa (12V/24V) conectado a la batería del camión o un motor alimentado por la toma de fuerza hidráulica. Es el estándar en unidades de reparto de gran volumen debido al menor esfuerzo físico que requiere del operador.
Enrollado manual por manivela: Sistema asistido por un tren de engranajes que reduce la fuerza necesaria para rebobinar tramos largos de manguera. Es ideal como sistema de respaldo o para unidades de menor capacidad.
El tramo de alimentación y la estructura de soporte integran una serie de accesorios para distribución de gas indispensables para prevenir accidentes e impedir fugas del fluido:
Componente | Función Técnica en el Carrete | Riesgo al que previene |
Junta Giratoria (Swivel Joint) | Permite el paso de gas LP en fase líquida mientras el tambor está en movimiento rotacional | Fugas por desgaste o torsión de la línea de suministro |
Freno de Tambor y Seguro de Transporte | Inmoviliza el carrete mediante un trinquete o freno mecánico mientras el vehículo está en tránsito | Desenrollado accidental de la manguera en vía pública |
Guía de Manguera de Cuatro Rodillos | Orienta la salida y entrada de la línea de caucho desde cualquier ángulo de tiro | Fricción excesiva, deformación y desgaste en las paredes de la manguera |
Conector de Ruptura (Breakaway) | Se desacopla automáticamente ante un jalón brusco si el autotanque se desplaza sin desconectar | Ruptura de la manguera o derribo de las tuberías del cliente |
El uso de carretes para pipas de gas se extiende a lo largo de toda la cadena logística de suministro de hidrocarburos combustibles y gases industriales.
Reparto residencial y comercial de gas LP: Es la aplicación más común. Los autotanques utilizan carretes equipados con 30 a 60 metros de manguera de 3/4" o 1" para alcanzar tanques estacionarios ubicados en azoteas de viviendas, centros comerciales o restaurantes.
Suministro a flotas en estaciones de carburación: Permiten el llenado de tanques de vehículos impulsados por gas LP, manteniendo el área de maniobra limpia y libre de mangueras tiradas que puedan provocar tropezones o ser aplastadas por otros autos.
Plantas de almacenamiento y trasvase industrial: Empleados en terminales de almacenamiento para la transferencia de gas LP o amoniaco entre tanques de almacenamiento masivo y semirremolques (pipas salchicha).
Atención de emergencias y venteo: Unidades de auxilio técnico de empresas distribuidoras utilizan carretes especializados para realizar maniobras de despresurización o vaciado de tanques con fugas en condiciones controladas.
Invertir en carretes para pipas de gas diseñados bajo especificaciones de ingeniería avanzadas representa beneficios tangibles para los administradores de flotillas y empresas distribuidoras.
Un sistema de rebobinado motorizado permite recuperar 50 metros de manguera pesada llena de líquido en cuestión de segundos. Esto reduce sustancialmente los minutos dedicados a cada parada de reparto, permitiendo incrementar el número de atenciones diarias por unidad de entrega.
Mantener la manguera enrollada dentro del tambor previene que el conducto sea arrastrado por el pavimento, aplastado por los neumáticos de otros vehículos o expuesto a solventes derramados en el piso. Esto incrementa la vida útil de las mangueras para gas LP hasta en un 300%.
Arrastrar y recoger manualmente decenas de metros de manguera presurizada representa una carga física severa que suele provocar lesiones lumbares o fatiga extrema en los operadores. La asistencia mecánica o eléctrica minimiza el esfuerzo físico, disminuyendo el índice de incapacidades laborales por sobreesfuerzo.
Para garantizar el funcionamiento óptimo de un carrete para pipa, es vital seguir un programa de montaje e inspección preventiva:
El carrete debe montarse firmemente sobre la estructura del camión mediante pernos de alta resistencia Grado 8. Es crucial verificar que la base no sufra deformaciones mecánicas por la vibración del chasis durante la marcha.
Al conectar la línea de entrada proveniente del medidor de flujo o de la bomba de gas LP, se debe asegurar que el swivel giratorio no reciba esfuerzos de tensión estructural. Utiliza un tramo de manguera flexible de alimentación para absorber las vibraciones del vehículo.
Semanalmente, se debe aplicar grasa para chasis en los rodamientos del tambor y en los pivotes de la guía de rodillos. Adicionalmente, es necesario revisar visualmente la junta giratoria utilizando solución jabonosa no corrosiva para descartar la presencia de microfugas en los sellos dinámicos.
Permite almacenar y manejar la manguera utilizada durante las operaciones de transferencia de gas de manera más práctica y ordenada. Facilita el despliegue del conducto hacia el punto de carga y acelera su recolección mediante sistemas mecánicos o eléctricos, protegiendo la manguera contra raspaduras, dobleces y aplastamientos.
Utilizan motores de corriente continua (generalmente de 12V o 24V) diseñados a prueba de explosión (Certificación A prueba de explosión / Class I, Division 1). Esta característica es obligatoria para prevenir que una chispa eléctrica en el colector del motor pueda encender eventuales vapores de gas presentes en el ambiente del autotanque.
La longitud estándar varía según el tipo de servicio. En camiones de reparto urbano residencial, las mangueras suelen medir entre 30 y 60 metros (100 a 200 pies) con diámetros de 3/4" o 1". En terminales industriales o plantas de llenado se pueden utilizar tramos más cortos de mayor diámetro (1 1/2" a 2") para maximizar el caudal de transferencia.
Se recomienda realizar una inspección preventiva de la junta giratoria cada 6 meses o inmediatamente si se detecta un endurecimiento en la rotación del tambor o rastros de fuga. Los sellos de elastómero (Vitón o PTFE) deben cambiarse anualmente dentro del plan de mantenimiento preventivo de la flotilla.
No, bajo ninguna circunstancia. Los carretes para agua o aire no cumplen con los estándares de seguridad para hidrocarburos combustibles, carecen de motores a prueba de explosión y sus juntas giratorias no resisten la presión ni la acción solvente del gas LP en fase líquida, lo que provocaría fugas severas y riesgo inminente de explosión.
La guía de rodillos redirige la manguera suavemente a medida que entra o sale del tambor, sin importar el ángulo en el que el operador esté jalando la línea. Esto evita que el conducto de caucho se talle de forma agresiva contra los bordes metálicos de la estructura del carrete, previniendo cortaduras y fisuras externas.
El uso de carretes para pipas de gas representa un estándar operativo indispensable para cualquier empresa dedicada al transporte y distribución de combustibles gaseosos. Integrar un carrete para pipa robusto y debidamente dimensionado garantiza la protección de los equipos para pipas de gas, optimiza la entrega en campo y asegura que el manejo de las mangueras para gas LP se realice de manera limpia, rápida y segura.
Al combinar accesorios para distribución de gas normados con programas de mantenimiento preventivo constantes, las empresas del sector aseguran la continuidad de sus flotas, cuidan la integridad física de sus trabajadores y ofrecen un servicio eficiente y confiable a sus clientes.
