El uso del amoniaco (NH3) en el ámbito industrial exige la máxima precisión técnica en la selección de cada componente de control y conducción. Por sus propiedades termodinámicas excepcionales y un potencial de agotamiento de la capa de ozono nulo, el amoniaco anhidro es el refrigerante por excelencia en plantas de procesamiento de alimentos, centros logísticos de congelación y complejos petroquímicos. Sin embargo, su toxicidad, inflamabilidad moderada y carácter corrosivo ante determinados metales imponen la necesidad de integrar válvulas para amoniaco fabricadas bajo estándares de ingeniería sumamente estrictos.
Un fallo mecánico o un sellado deficiente en un bucle de circuito cerrado no solo compromete la continuidad de la operación industrial, sino que representa un riesgo crítico para la salud del personal y el entorno operacional. La elección de los adecuados componentes para amoniaco permite contener el fluido de forma segura en amplios rangos de temperatura y presión, asegurando la eficiencia energética de los ciclos de compresión. En este artículo, analizamos de manera detallada las características de diseño, materiales compatible y mejores prácticas para la selección y conservación de estos dispositivos esenciales.
A diferencia de los refrigerantes sintéticos fluorados (HFC o HFO), el amoniaco presenta un comportamiento químico agresivo frente a ciertos elementos metálicos no ferrosos. La razón principal por la que los sistemas de amoniaco demandan una arquitectura de control dedicada radica en la fuerte reactividad del fluido frente a metales como el cobre, el latón, el bronce y sus diversas aleaciones. Cuando el amoniaco entra en contacto con metales que contienen cobre en presencia de humedad, desencadena una reacción de corrosión acelerada que destruye la estructura cristalina del metal, provocando grietas por estres-corrosión y fugas catastróficas.
Además, los fluidos frigorígenos basados en amoniaco operan en regímenes termodinámicos severos. Las líneas de succión pueden registrar temperaturas extremadamente bajas, provocando fragilidad en aceros ordinarios, mientras que las líneas de descarga de los compresores enfrentan temperaturas de supercalentamiento elevadas y sobrepresiones dinámicas. Por ende, los accesorios para amoniaco deben garantizar una hermeticidad total hacia el exterior mediante sellos del vástago avanzados (como prensas empaquetaduras de teflón o fuelles metálicos) y asientos con tolerancia a la microfisuración.
El diseño estructural de estos elementos difiere significativamente del de la grifería industrial convencional. La integridad del conjunto depende de la alineación precisa entre la resistencia química del cuerpo y el comportamiento termodinámico del medio en circulación.
El criterio rector en la especificación de válvulas industriales para amoniaco es la neutralidad química de los materiales de construcción.
Metales permitidos: Los cuerpos de las válvulas se fabrican obligatoriamente en fundición dúctil de alta resistencia (como ASTM A536), acero al carbón forjado (ASTM A105) o acero inoxidable (AISI 304/316L). El vástago suele ser de acero inoxidable pulido para minimizar la fricción con los sellos.
Sistemas de sellado y elastómeros: Los asientos y juntas tóricas deben prescindir de gomas sintéticas estándar. Se emplean sellos de politetrafluoretileno (PTFE), PTFE reforzado con grafito o neopreno especial compatible con NH3 anhidro y los aceites lubricantes de refrigeración (minerales, alquilbenceno o PAO).
Prohibición absoluta: Queda descartado el uso de cualquier aleación que contenga cobre, zinc o aluminio en contacto directo con la corriente de proceso.
Las instalaciones modernas de instalaciones de refrigeración con amoniaco abarcan condiciones extremas que condicionan la elección del componente.
Parámetro Térmico / Mecánico | Condición de Operación típica | Exigencia Técnica del Componente | Riesgo en caso de Especificación Inadecuada |
Baja Temperatura (Líneas de Succión) | De -30^C | Acero de bajo impacto charpy (ej. ASTM A352 LCB/LCC) | Fractura frágil del cuerpo de la válvula por congelamiento |
Alta Temperatura (Línea de Descarga) | +120^C} a | Asientos térmicamente estables (PTFE/Grafito) | Degradación de sellos blandos y fuga por el vástago |
Presión Nominal (PN / Class) | PN25, PN40, Class 150 a Class 300 | Cuerpos probados a alta presión hidrostática | Deformación plástica de componentes e incapacidad de corte |
Hermeticidad Externa | Cero tolerancia a la fuga microscópica | Vástagos con bonete extendido y sello secundario O-Ring | Liberación tóxica de vapores de amoniaco al área de trabajo |
Dentro de la arquitectura de proceso, cada tipo de válvula cumple un rol funcional determinado para garantizar la circulación segura del refrigerante en fase líquida, gaseosa o bifásica.

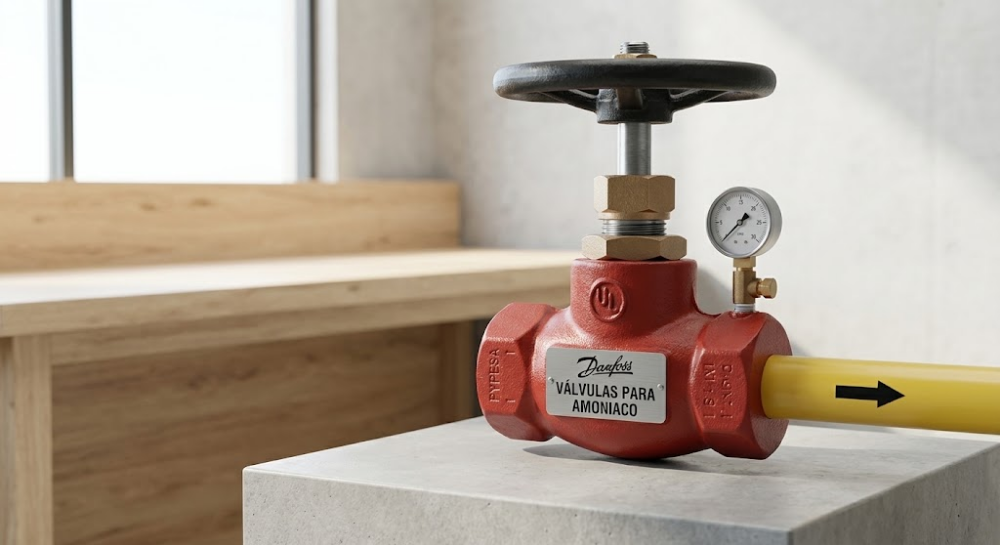

Son las más extendidas en la industria frigorífica. Diseñadas con paso directo o en ángulo de 90, permiten aislar tramos de tubería, recipientes de líquido (receivers), separadores de succión o evaporadores durante labores de mantenimiento. Cuentan con un bonete extendido que permite aplicar aislamiento térmico a la tubería sin obstruir el movimiento de la palanca o volante.
Las válvulas de retención impiden la inversión del flujo, protegiendo a los compresores de retorno de líquido. Por su parte, las válvulas de alivio de seguridad de doble asiento (montadas sobre un colector de tres vías) son el componente crítico para la protección contra sobrepresiones; están calibradas para descargar gas hacia la atmósfera o un sistema de lavado si la presión supera el límite de diseño de los recipientes.
Son dispositivos de automatización activa. Las solenoides habilitan o bloquean el flujo de amoniaco líquido mediante una señal eléctrica de control. Las válvulas reguladoras modulantes ajustan la presión de evaporación o condensación de forma fina, garantizando que las cámaras de congelación mantengan temperaturas constantes sin fluctuaciones térmicas.
La especificación técnica de las válvulas para amoniaco debe fundamentarse en la ingeniería de detalle de la planta.
Dimensionar por coeficiente de flujo (Cv) y no por el diámetro de tubería: Seleccionar una válvula únicamente por el tamaño de la línea suele provocar sobredimensionamiento, lo que deriva en inestabilidad de flujo, desgaste acelerado del asiento e incapacidad de modulación.
Verificar las certificaciones internacionales: Comprobar que los componentes cumplan con directivas de equipos a presión (PED/ASME), normas de seguridad en refrigeración como IIAR (International Institute of Ammonia Refrigeration) y normas ASHRAE 15.
Implementar programas de inspección de la empaquetadura: El vástago de las válvulas manuales requiere ajustes periódicos de apriete sobre el prensaestopas para compensar el asentamiento natural de los empaques de teflón.
Uso de válvulas de bonete extendido en líneas frías: Para evitar que la condensación ambiental cree una capa de hielo alrededor del volante y dañe el empaque por congelamiento, es indispensable que el vástago posea el largo suficiente para sobresalir del espesor del aislamiento térmico.
Intervenir una válvula en un sistema con amoniaco requiere protocolos de seguridad estrictos antes de aflojar cualquier perno de unión:
Cierra las válvulas de corte aguas arriba y aguas abajo del tramo a intervenir. Evacua el amoniaco atrapado utilizando la bomba de vacío de la planta o derivándolo hacia un tanque de absorción con agua a través del sistema de purga de la instalación.
Monitorea la presión mediante manómetros locales certificados. Utiliza equipo de protección personal completo (EPP Nivel B/A con traje autónomo o máscaras panorámicas con filtro tipo K para amoniaco) antes de abrir la cavidad de la válvula.
Al rearmar la válvula, sustituye siempre las juntas planas por repuestos originales del fabricante. Presuriza la sección reparada con nitrógeno seco al 100% de la presión de prueba antes de reintroducir el amoniaco al circuito.
Porque deben ser compatibles con las propiedades químicas del amoniaco y soportar las condiciones de presión y temperatura del sistema. El amoniaco destruye rápidamente el cobre y sus aleaciones, por lo que las válvulas deben estar fabricadas obligatoriamente en acero al carbón, acero inoxidable o hierro dúctil, utilizando elastómeros especiales que no se degraden con el fluido o los aceites refrigerantes.
Sí, el acero inoxidable (especialmente los grados 304, 316 y 316L) es totalmente compatible con el amoniaco y resulta idóneo para áreas expuestas a ambientes marinos, plantas procesadoras de alimentos con exigencias higiénicas altas o líneas de ultra baja temperatura donde se requiere una tenacidad al impacto superior.
El bonete extendido aleja la empaquetadura del vástago y el volante de maniobra del cuerpo frío de la válvula. Esto permite colocar el aislamiento térmico completo sobre la tubería sin tapar el mecanismo de accionamiento, evitando además que la humedad del aire se congele sobre el vástago y rompa los sellos herméticos.
Se instalan en pares sobre un colector de tres vías para garantizar que el recipiente a presión nunca quede desprotegido. La válvula colectora permite aislar una de las válvulas de alivio para su recalibración o reemplazo de seguridad, mientras la otra válvula de alivio permanece 100% operativa en el circuito.
La presencia de agua en el amoniaco anhidro incrementa la corrosividad del fluido, eleva las temperaturas de descarga de los compresores y altera la presión de evaporación del sistema, reduciendo drásticamente la eficiencia térmica de la planta y acelerando el desgaste de los asientos de las válvulas.
Las fugas microscópicas se identifican mediante detectores electrónicos de gas amoniaco, el uso de tiras reactivas de fenolftaleína (que cambian a color rosa/fucsia en presencia del gas) o mediante la aplicación de azufre quemado (el cual genera un denso humo blanco al reaccionar con los vapores de amoniaco).
La correcta selección e integración de válvulas para amoniaco es un pilar fundamental para la seguridad operacional y la eficiencia termodinámica de cualquier planta industrial. Dada la naturaleza reactiva del fluido, la adopción de componentes para amoniaco diseñados en materiales ferrosos o aceros inoxidables compatibles previene fallas mecánicas catastróficas y fugas peligrosas para el personal.
Invertir en válvulas industriales para amoniaco con certificaciones internacionales y mantener esquemas rigurosos de inspección preventiva garantiza que las instalaciones de refrigeración con amoniaco operen de manera continua, limpia y rentable durante todo su horizonte de servicio.
